Программная конвейеризация

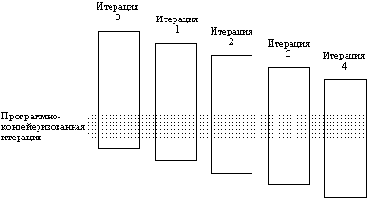

Рисунок 6.15. Программная конвейеризация
Например, рассмотрим программно конвейеризованную версию нижеприведенного цикла, который складывает с содержимым регистра F2 все элементы некоторого массива с начальным адресом, хранящимся в регистре R1.
Loop: LD F0,0(R1)
ADDD F4,F0,F2
SD 0(R1),F4
SUBI R1,R1,#8
BNEZ R1, Loop
Игнорируя пролог и эпилог мы можем переписать цикл следующим образом:
Loop: SD 0(R1),F4 ; записывает в M[i]
ADDD F4,F0,F2 ; складывает с M[i-1]
LD F0,-16(R1); загружает M[i-2]
BNEZ R1, Loop
SUBI R1,R1,#8 ; вычитает в слоте задержки
Если не принимать во внимание пролог и эпилог, этот цикл может работать со скоростью 5 тактов на один проход. Поскольку команда загрузки осуществляет выборку на расстоянии двух элементов от счетчика цикла, цикл должен выполнять на две итерации меньше. При этом перед началом цикла из содержимого регистра R1 необходимо вычесть 16. Заметим, что повторное использование регистров (например, F4, F0 и R1) требует использования специальных аппаратных средств, чтобы обойти конфликты типа WAR и приостановки конвейера. В данном случае это не должно привести к каким-либо проблемам, поскольку никаких приостановок по причине зависимостей по данным произойти не должно.
Управление регистрами в программно конвейеризуемых циклах может быть достаточно сложным. Вышеприведенный пример не слишком тяжелый, поскольку в регистры выполняется запись в одной итерации, а их чтение происходит в следующей. В других случаях может потребоваться увеличить количество итераций между моментом выдачи команды и моментом, когда используется ее результат. Это происходит, когда в теле цикла имеется небольшое количество команд, а задержки их выполнения достаточно большие. В этих случаях требуется комбинация методов программной конвейеризации и разворачивания цикла.
Программную конвейеризацию можно рассматривать как символическое разворачивание цикла. Действительно, некоторые алгоритмы программной конвейеризации используют разворачивание цикла в качестве исходного материала для расчета (вычисления) выполнения программной конвейеризации. Главное преимущество программной конвейеризации по отношению к прямому разворачиванию циклов заключается в том, что первая генерирует в результате меньший по размеру программный код. Программная конвейеризация и разворачивание циклов в дополнение к тому, что они дают лучше спланированный внутренний цикл, сами по себе сокращают разные типы накладных расходов. Разворачивание циклов сокращает накладные расходы на организацию цикла, связанные с командами перехода и изменения значения счетчика циклов. Программная конвейеризация сокращает время, когда цикл не работает с полной скоростью, что происходит только однажды в начале и в конце цикла. Если мы разворачиваем цикл, который выполняет 100 итераций постоянное количество раз, скажем 4 раза, мы будем иметь накладные расходы 100/4=25 раз - каждый раз, когда будет инициироваться внутренний развернутый цикл. На Рисунок 6.16 это поведение показано графически. Поскольку эти методы направлены на два различных типа накладных расходов, наилучший результат может быть получен при использовании обоих методов.
Другим методом, используемым для выделения дополнительного параллелизма, является трассировочное планирование. Трассировочное планирование расширяет метод разворачивания циклов методикой для нахождения параллелизма в программах с условными переходами, не связанными с организацией циклов. Трассировочное планирование полезно для машин с очень большим количеством команд, выдаваемых для выполнения в одном такте, где одного разворачивания циклов может оказаться недостаточно для выявления необходимой степени параллелизма уровня команд для поддержания машины в занятом состоянии. Трассировочное планирование является комбинацией двух отдельных процессов. Первый процесс, который называется выбором трассы (trace selection), старается найти возможную последовательность базовых блоков, операции которых будут собираться вместе в меньшее количество команд; эта последовательность называется трассой. Разворачивание циклов используется для генерации длинных трасс, поскольку переходы циклов выполняются с высокой вероятностью. Дополнительно при использовании статического прогнозирования направления переходов другие условные переходы (не связанные с организацией цикла) также выбираются как выполняемые или как невыполняемые, так что результирующая трасса представляет собой линейную последовательность, полученную в результате конкатенации (объединения) многих базовых блоков. Когда трасса выбрана, другой процесс, называемый уплотнением трассы (trace compaction), старается сжать трассу в небольшое количество широких команд. Процесс уплотнения трасс пытается перенести операции как можно ближе к началу последовательности (трассы), упаковывая операции насколько это возможно в минимальное количество широких команд (или пакетов для выдачи).
