А Пример структурного конфликта при реализации памяти с одним портом

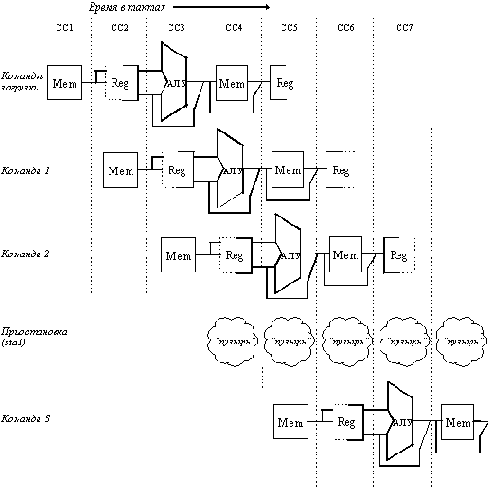

Рисунок 5.6, а. Пример структурного конфликта при реализации памяти с одним портом
| Команда | Номер такта | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Команда загрузки | IF | ID | EX | MEM | WB | |||||
| Команда 1 | IF | ID | EX | MEM | WB | |||||
| Команда 2 | IF | ID | EX | MEM | WB | |||||
| Команда 3 | stall | IF | ID | EX | MEM | WB | ||||
| Команда 4 | IF | ID | EX | MEM | WB | |||||
| Команда 5 | IF | ID | EX | MEM | ||||||
| Команда 6 | IF | ID | EX |
